2021住宅插座分布图指引
作者:致新设计  时间:2022-05-06 10:25:37  文章来源:本站  访问量:718

2021住宅插座分布图指引




1. 前言

2. 插座高度标准指引

2.1. 门位

2.2. 客厅

2.3. 餐厅

2.4. 休闲区

2.5. 书台、梳妆台

2.6. 卧室

2.7. 厨房

2.8. 卫生间

2.9. 阳台

1.前言

1.1 为规范普通住宅插座的高度标准,保证安全、适用、环保,制定本标准。

1.2 本标准指引适用于所有新建、扩建和改建的设计项目。

1.3 建筑防护栏杆工程除应符合本标准外,尚应符合国家现行有关标准的规定。

本导则编制过程中主要参考了:

1.《建筑内部装修设计防火规范》GB 50222-2017

2.《建筑装饰装修工程质量验收规范》GB50210-2001

1.《《住宅设计规范》GB 50096-2011

2.《民用建筑电气设计规范》JGJ16—2008


2. 插座高度标准指引

由于家庭电器设备日益增多,为满足室内家电设备的使用要求,致新设计公司团队规范编制组经过深入的室内设计调查研究,认真总结实践经验,参考有关国内外标准,在广泛征求意见的基础上,编制了本规范,执行本规范同时尚应符合国家现行有关标准的规定。

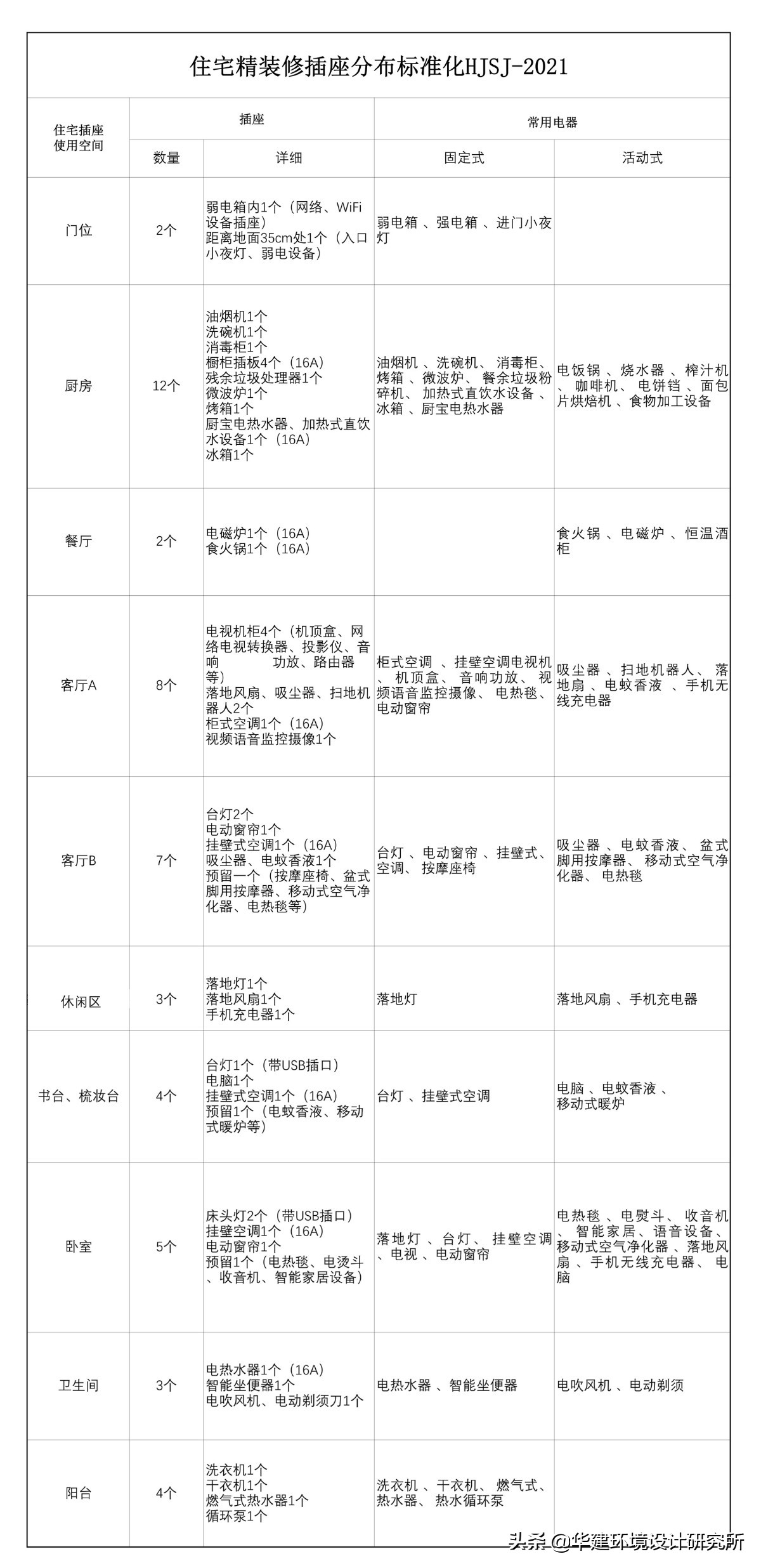

各区间的尺寸参考值如下图所示:

2021住宅插座分布图指引HJSJ


2.1 门位插座尺寸:

门位的基本插座配备:强弱电箱、进门小夜灯、可视对讲显示屏。

技术注意事项:

①强弱电箱注意位置规避,避免出现交叉埋线。

②没带强电插板的弱电箱应在弱电箱内设置强电插板、随着弱电设备的增多,单一插板已经不能满足使用要求,建议选用带强电插座的弱电箱。

2021住宅插座分布图指引HJSJ

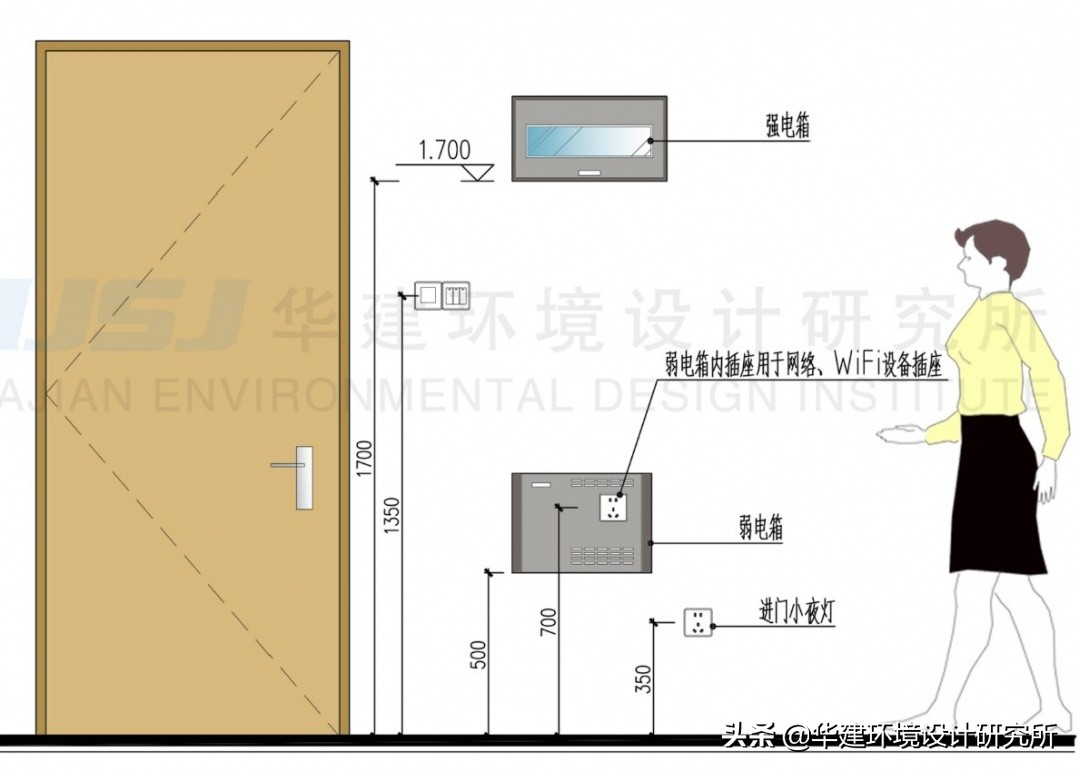

△门位插座布置图

2.2 客厅插座尺寸:

客厅里面分为电视区与沙发区

技术注意事项:

①机电设计师需明确电视机为挂墙安装还是台式安装,两者安装方式会影响插座点位布置。

②客厅空调需留意建筑预留空调外机摆放位置,柜式空调还是挂壁空调需明确,二者插座点位布置高低不同。

2021住宅插座分布图指引HJSJ

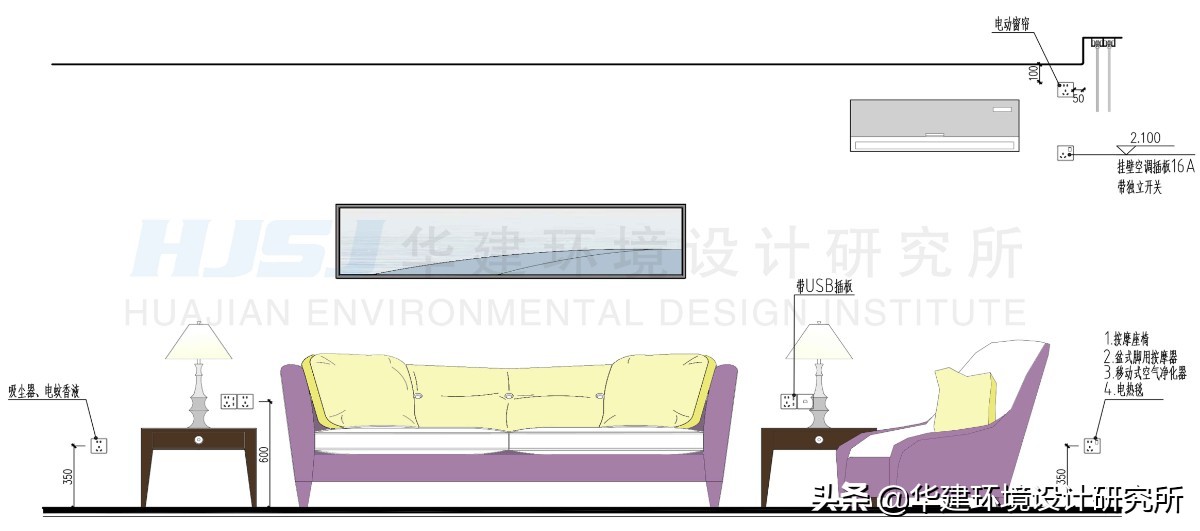

△沙发区

2021住宅插座分布图指引HJSJ

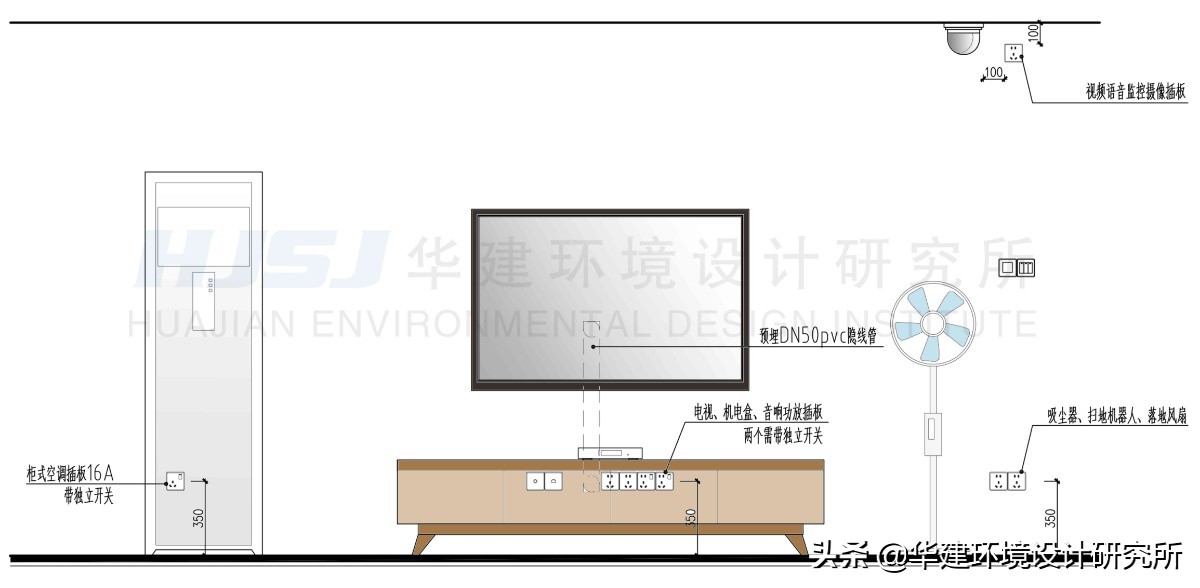

△电视背景插座布置图A方案

2021住宅插座分布图指引HJSJ

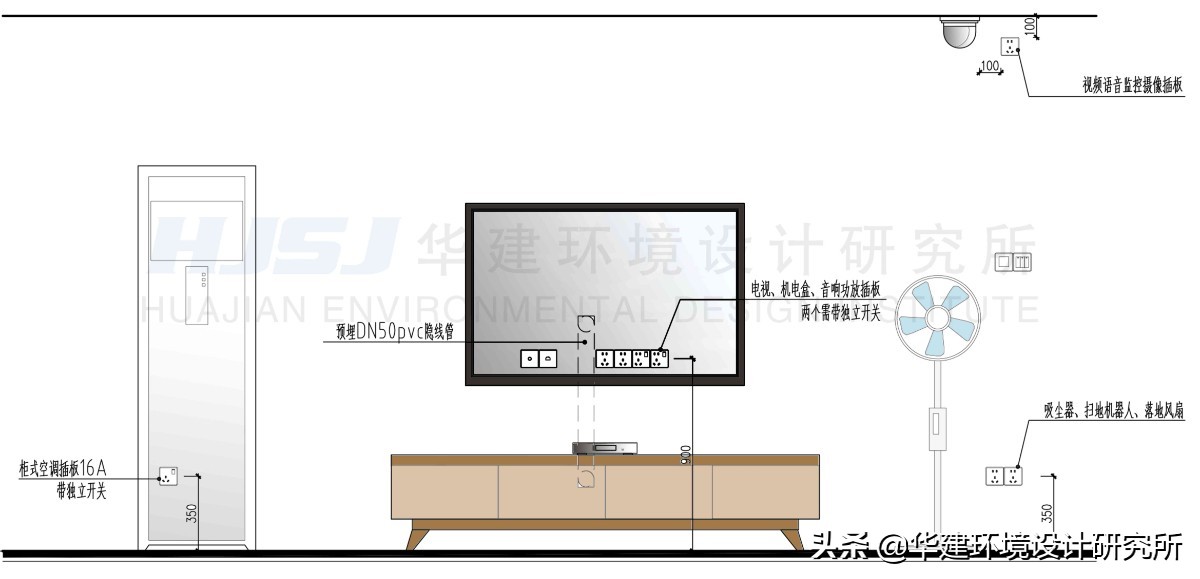

△电视背景插座布置图B方案


2.3 餐厅插座尺寸:

餐厅的基本插座配备:电风扇、电磁炉、USB充电、恒温酒柜、电蚊香。

技术注意事项:

①除特别标注插板为16A,其余插板均为10A。

2021住宅插座分布图指引HJSJ

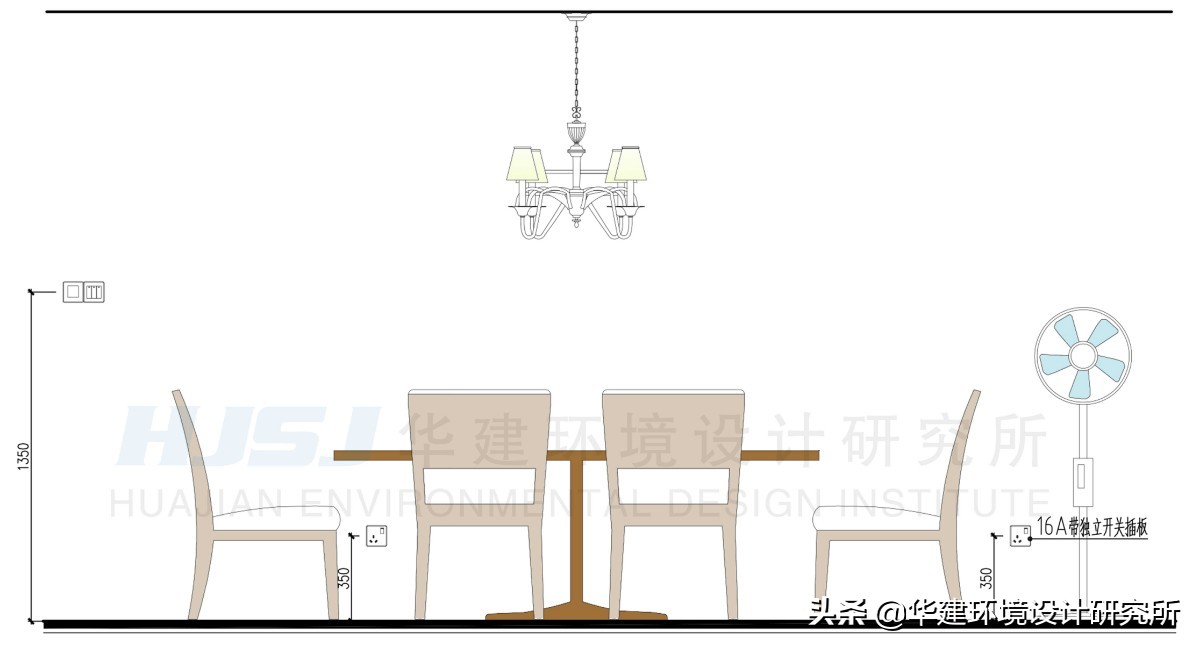

△餐厅插座布置图


2.4 休闲区插座尺寸:

休闲区的基本插座配备:落地灯、落地风扇、手机无线充电器。

2021住宅插座分布图指引HJSJ

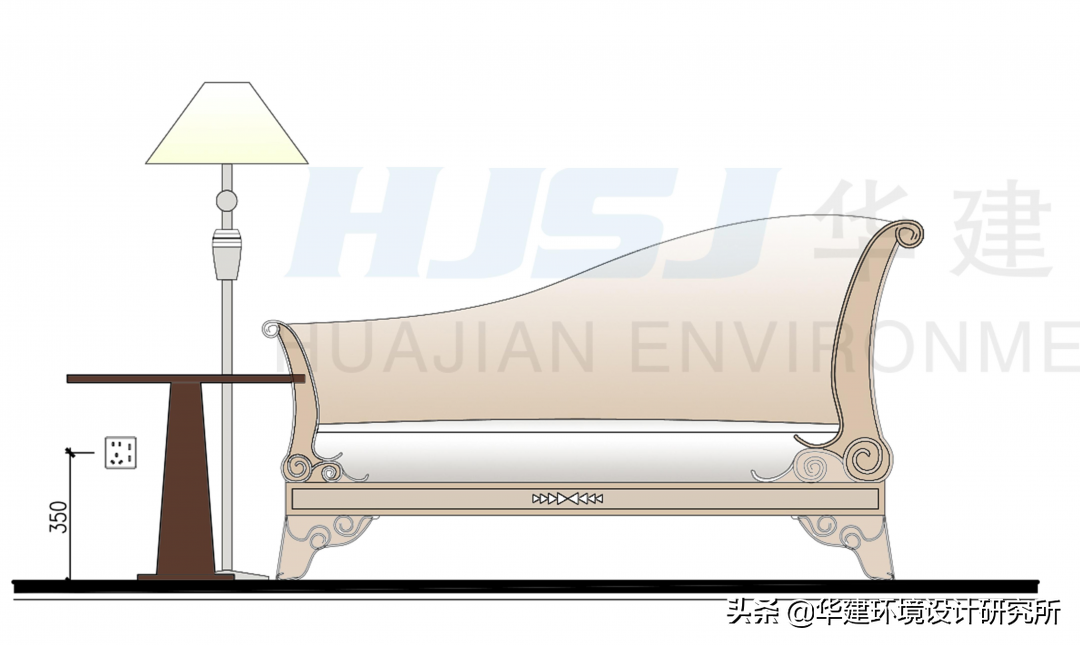

△贵妃椅插座布置图

2021住宅插座分布图指引HJSJ


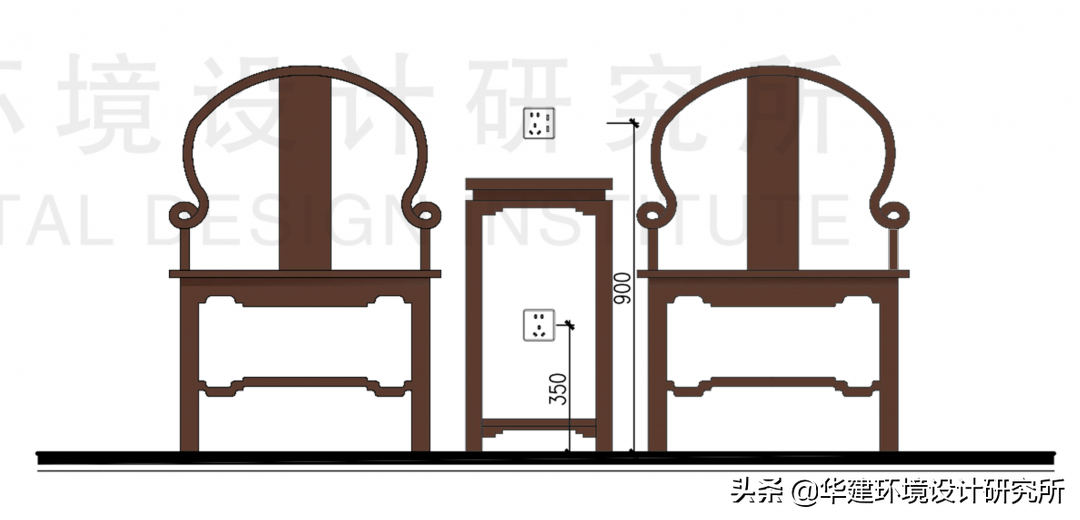

△休闲椅插座布置图

2.5 卧室插座尺寸:

卧室床头的基本插板配备:台灯、落地灯、电蚊香、电熨斗、手机无线充电器。

技术注意事项:

①卧室床头两边插座应带USB面板插座。

②卧室空调插座点位需现场确定建筑预留空调外机安装位置再确定室内机空调插座点位。1P以下含1P的空调可使用10A插板。

2021住宅插座分布图指引HJSJ

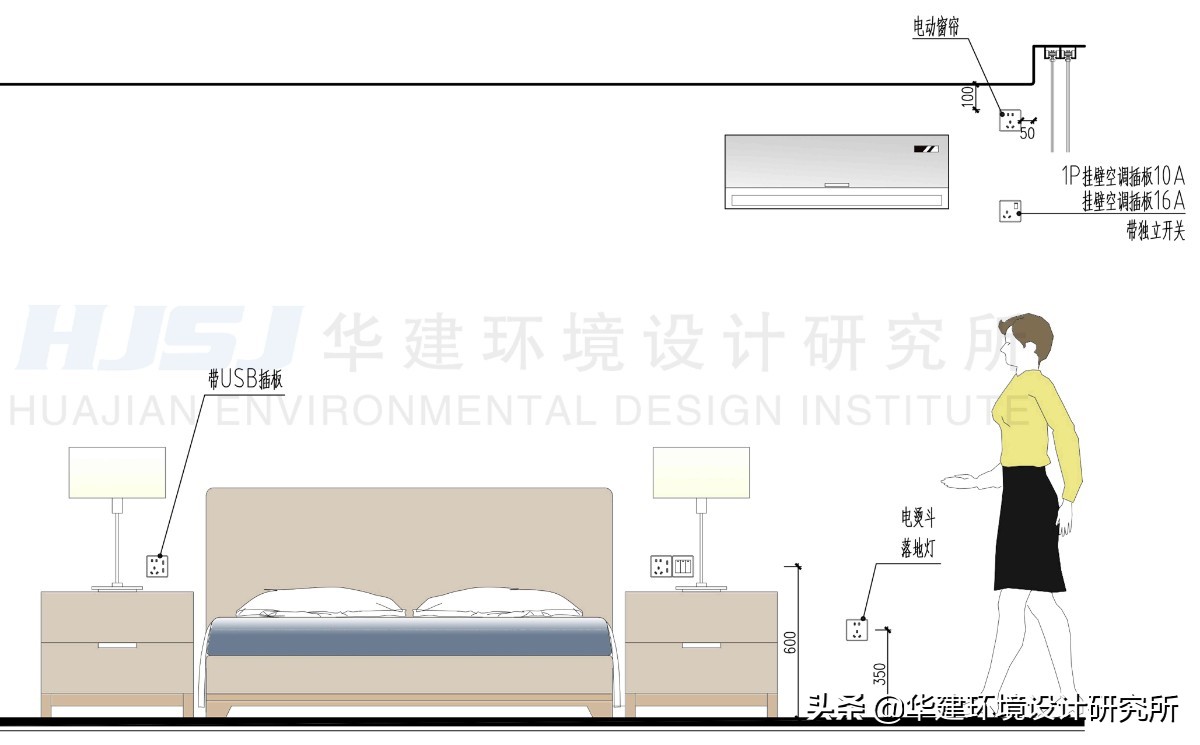

△卧室插座布置图

2.6 书台、化妆台插座尺寸:

书台、梳妆台的基本插座配备:台灯、电蚊香液、手机无线充电器、电脑、移动式空气净化器、移动式电暖炉。

技术注意事项:

①购买书桌款式留意下方结构,避免阻挡下方插座面板。

②独立书房的空调需现场留意空调外机位置再确定插座点位,1P以下含1P的空调可使用10A插板。

2021住宅插座分布图指引HJSJ


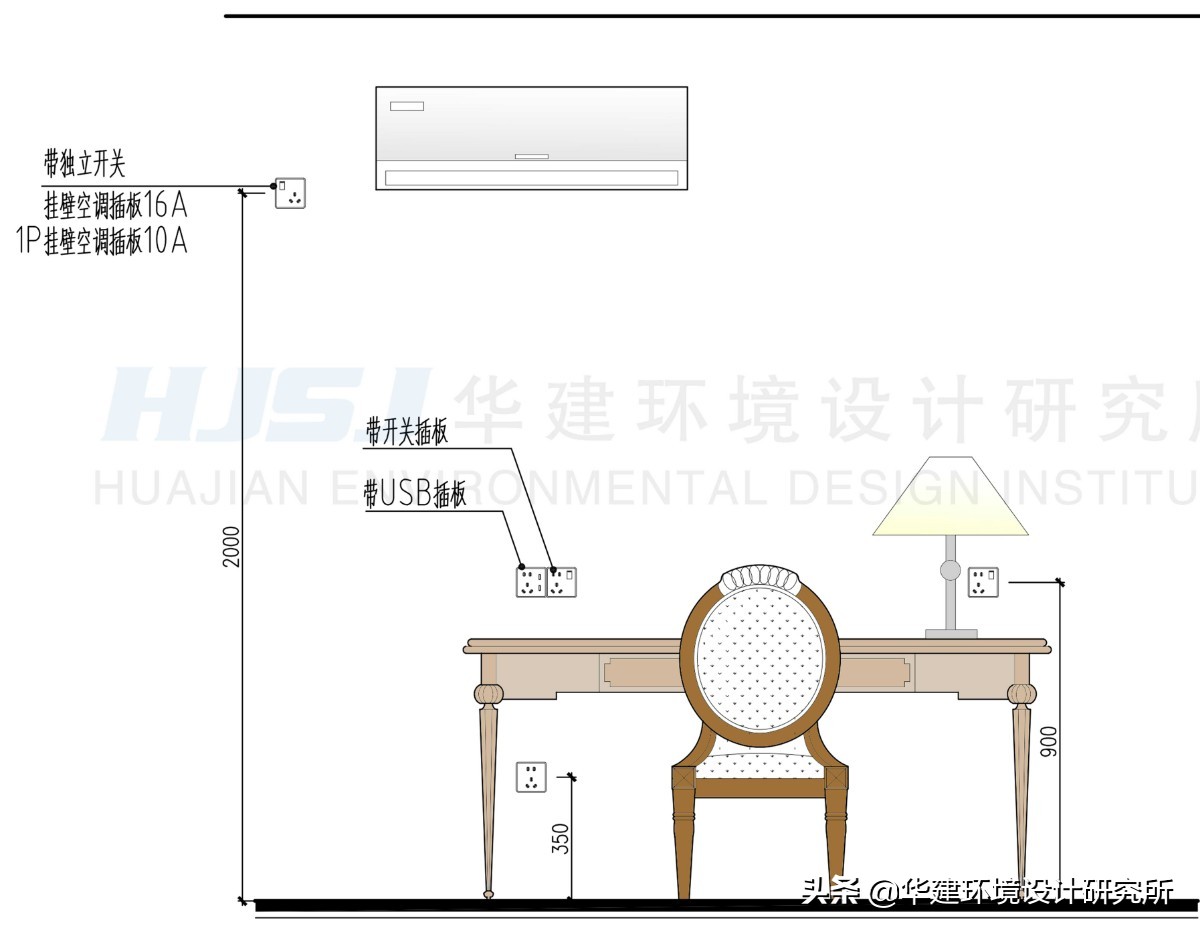

△卧室插座布置图

2.7 厨房插座尺寸:

厨房的基本插座配备:微波炉、烤箱、消毒柜、洗碗机、残余垃圾处理器、厨房热水宝、冰箱、油烟机、橱柜。

技术注意事项:

①厨房插座必须在设计图完成后与橱柜制作公司进行技术交底,因为橱柜的分隔板会阻碍插座面板的安装位置。

②厨卫电器种类繁多,机电设计应向甲方确定需安装的厨卫电器以及各电器功率。

③冰箱独立专线,为不间断电源。

2021住宅插座分布图指引HJSJ

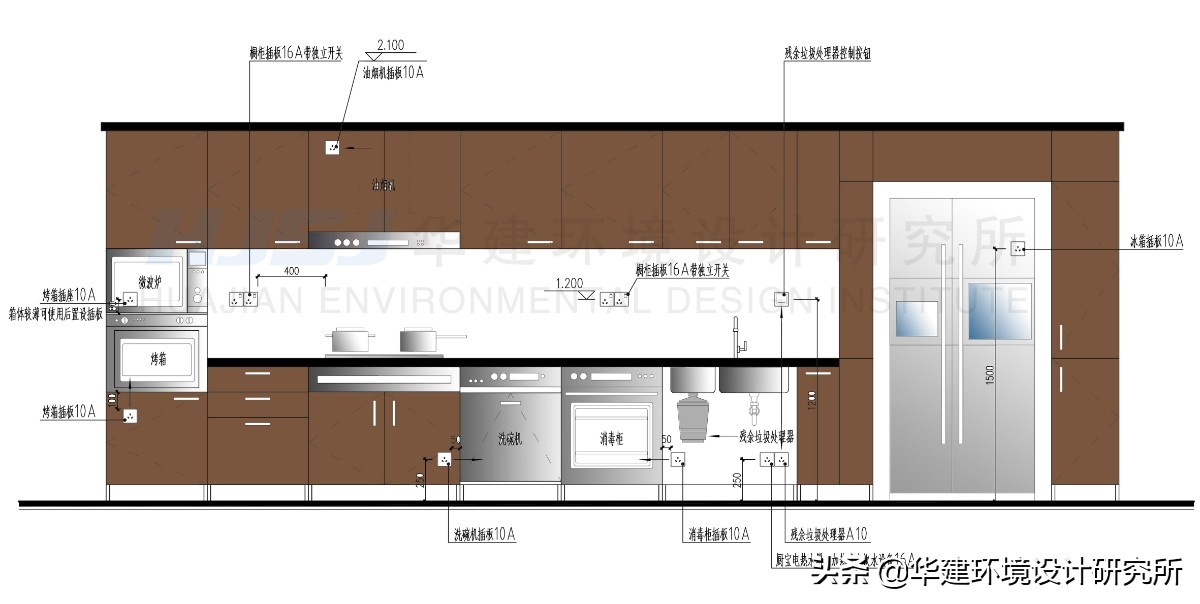

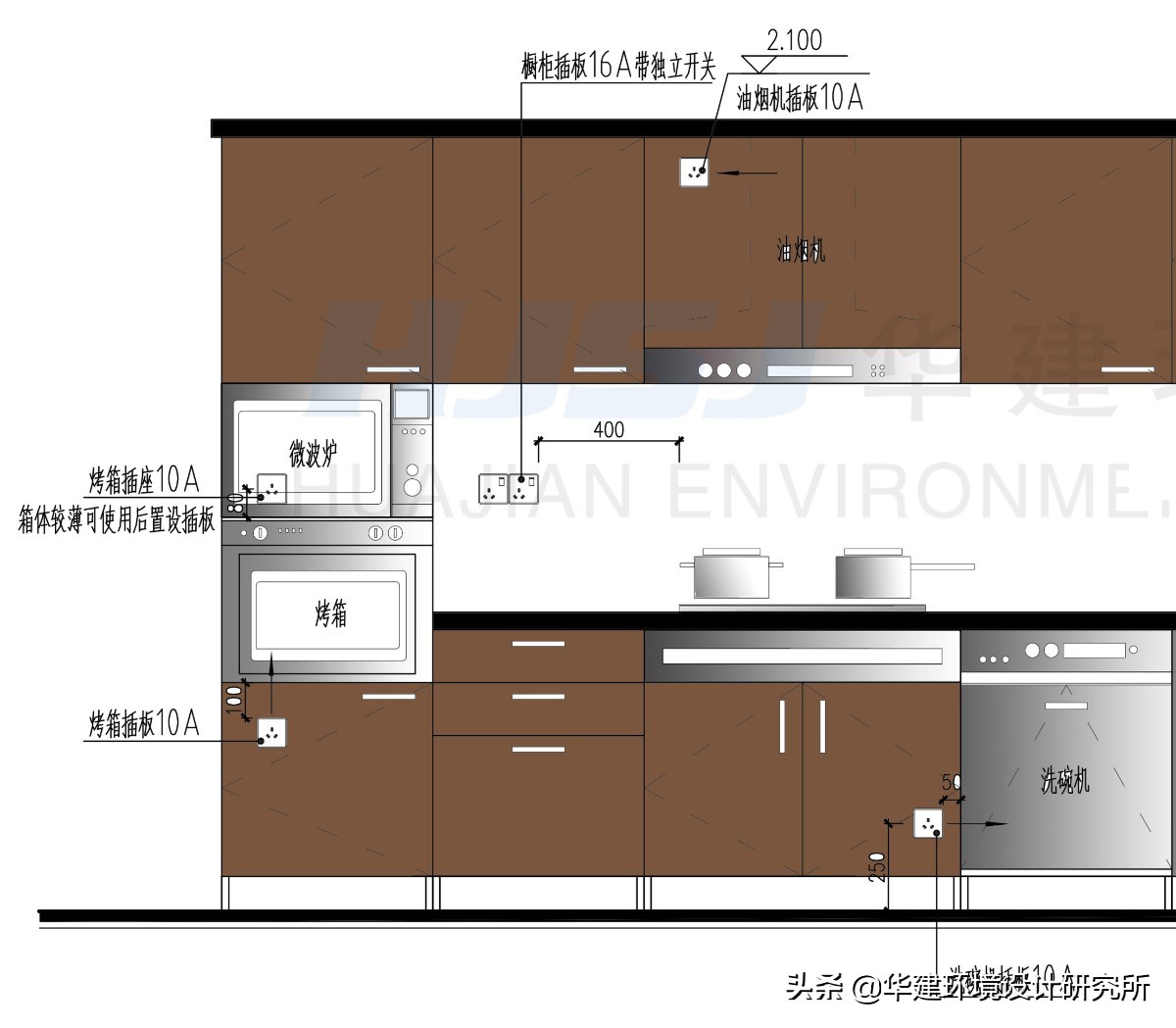

△厨房插座布置图

2021住宅插座分布图指引HJSJ

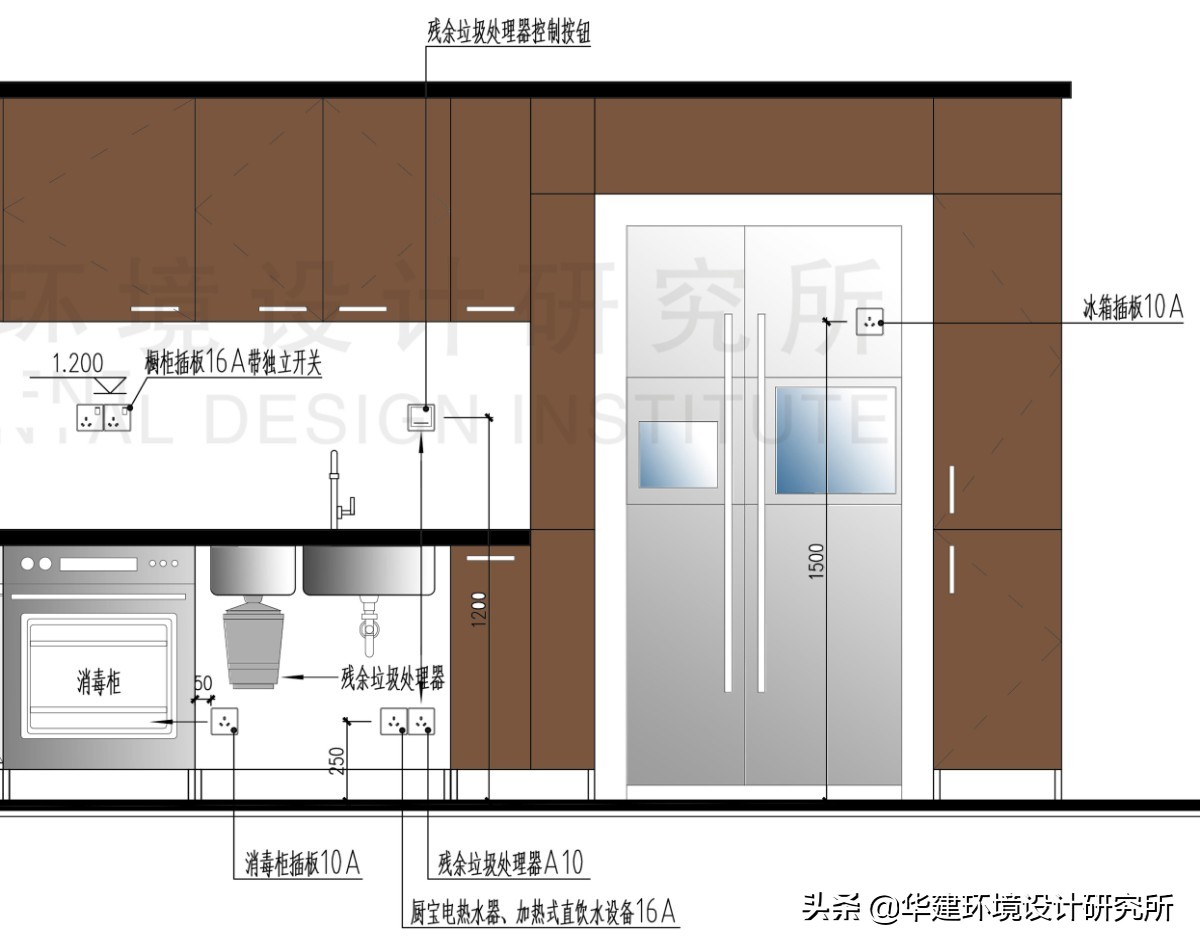

△厨房插座布置图放大图

2021住宅插座分布图指引HJSJ


△厨房插座布置图放大图

2.8 卫生间插座尺寸:

卫生间的基本插座配备:电吹风、电动剃须刀、智能马桶、太阳能热水器。

技术注意事项:

①安装即热式电热水器,需独立专线,目前市面上即热式热水器分7500W,专线4m2独立开关为C32,8500W,6m2独立开关C40。

②卫生间内所有强电插板需加装普通防水罩,级别(IPX5)。

2021住宅插座分布图指引HJSJ


△洗手台插座布置图

2021住宅插座分布图指引HJSJ

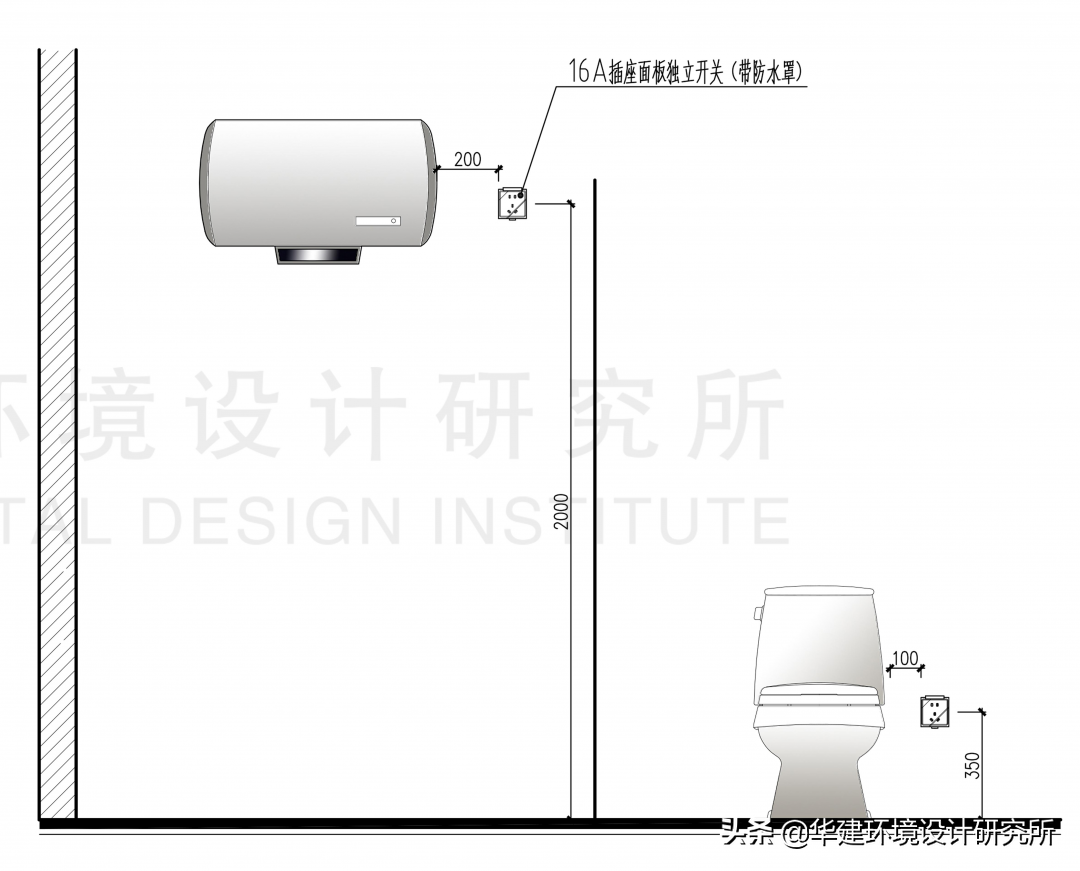

△淋浴间、坐便器插座布置图

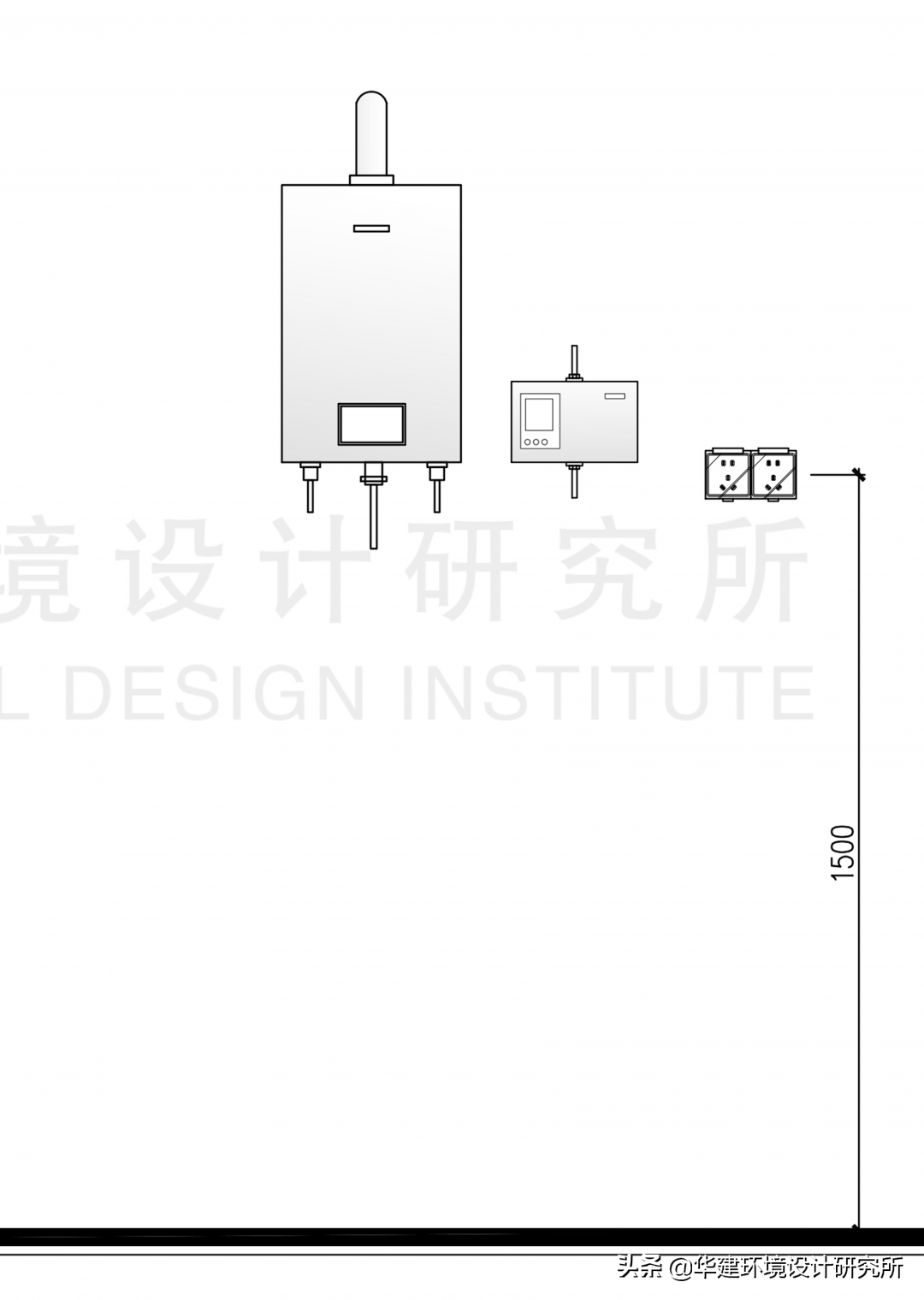

2.9 阳台插座尺寸:

阳台的基本插座配备:洗衣机、干衣机、燃气式热水器。

技术注意事项:

①没有全封闭的阳台强电插板需加装普通防水罩,级别(IP55)。

②全屋热水循环泵非标配设备,该插座需询问甲方需求。

2021住宅插座分布图指引HJSJ

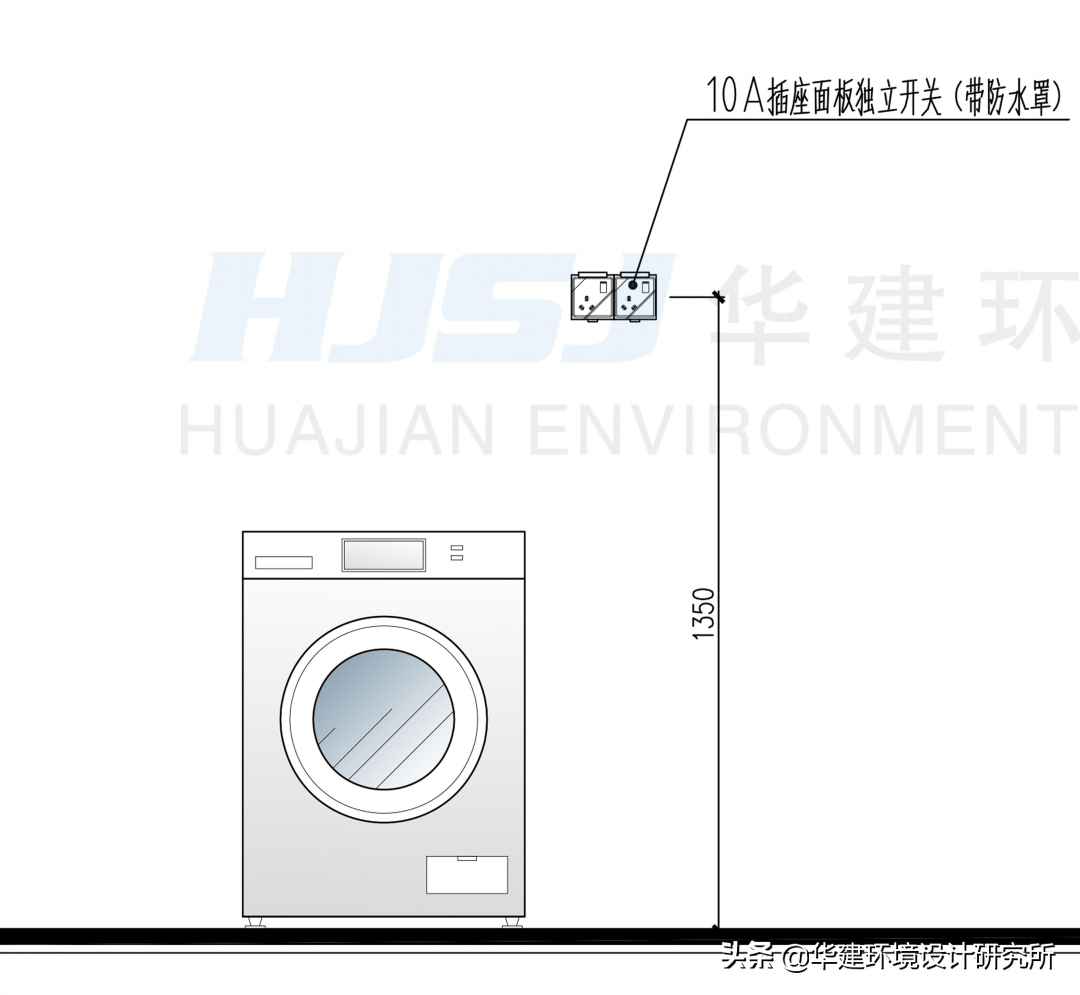

△洗衣机插座布置图

2021住宅插座分布图指引HJSJ
